振动筛有好几种，有石油振动筛、粮食振动筛、矿石振动筛等，矿石振动筛也就是矿山振动筛，就是本文我们主要讲的振动筛。
矿山振动筛介绍及参数
矿山振动筛一般就是矿山矿石生产加工中使用的筛子，叫振动筛，主要作用是筛分砂石料，将颗粒相同和不同的物料分别筛分开，这样就得到粒度均匀的砂子、12石子、13石子等合格规格的石料了。

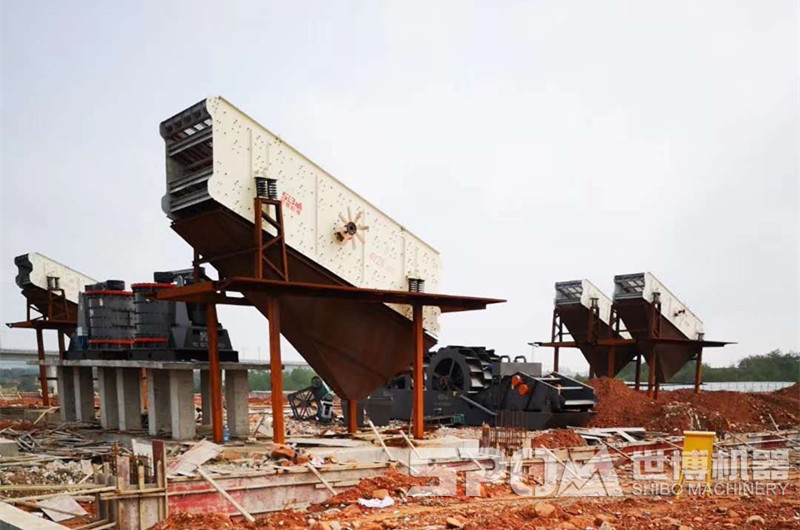

矿山振动筛
矿山振动筛主要由振箱、筛网、电机、皮带轮、激振器等组成，筛网层数决定出料种类，例如，三层振动筛出四种不同规格的石料。下面是我厂生产的三个系列的振动筛，分别是YZK系列圆振动筛、S5X系列圆振动筛、TSK系列三轴水平筛，其规格型号各不相同，详情可看下面参数表详情。
YZK系列圆振动筛参数表：
| 型号 | 筛面规格 W×L(mm) | 筛面层数 | 给料尺寸(mm) | 筛孔尺寸(mm) | 生产能力(t/h) | 功率(kw) | 振动频率(r/min) | 双振幅(mm) |
| 2YZK1237 | 3700×1200 | 2 | ≤400 | 3-50 | 30-100 | 5.5 | 970 | 5-9 |
| 3YZK1237 | 3700×1200 | 3 | ≤400 | 3-50 | 30-100 | 7.5 | 970 | 5-9 |
| 2YZK1548 | 4800×1500 | 2 | ≤400 | 3-100 | 30-275 | 15 | 970 | 5-9 |
| 3YZK1548 | 4800×1500 | 3 | ≤400 | 3-100 | 30-275 | 15 | 970 | 5-9 |
| 2YZK1848 | 4800×1800 | 2 | ≤400 | 3-100 | 56-330 | 18.5 | 970 | 5-9 |
| 3YZK1848 | 4800×1800 | 3 | ≤400 | 3-100 | 56-330 | 18.5 | 970 | 5-9 |
| 4YZK1848 | 4800×1800 | 4 | ≤400 | 3-80 | 56-330 | 22 | 970 | 5-9 |
| 2YZK1860 | 6000×1800 | 2 | ≤400 | 3-100 | 65-586 | 18.5 | 970 | 5-9 |
| 3YZK1860 | 6000×1800 | 3 | ≤400 | 3-100 | 65-586 | 22 | 970 | 5-9 |
| 4YZK1860 | 6000×1800 | 4 | ≤400 | 3-100 | 65-586 | 30 | 980 | 5-9 |
| 2YZK2160 | 6000×2100 | 2 | ≤400 | 3-100 | 81-720 | 22 | 980 | 5-9 |
| 3YZK2160 | 6000×2100 | 3 | ≤400 | 3-100 | 81-720 | 30 | 970 | 5-9 |
| 4YZK2160 | 6000×2100 | 4 | ≤400 | 3-100 | 81-720 | 30 | 980 | 5-9 |
| 2YZK2460 | 6000×2400 | 2 | ≤400 | 3-150 | 100-810 | 22 | 970 | 5-9 |
| 3YZK2460 | 6000×2400 | 3 | ≤400 | 3-150 | 100-810 | 30 | 980 | 5-9 |
| 4YZK2460 | 6000×2400 | 4 | ≤400 | 3-150 | 150-850 | 37 | 980 | 5-9 |
| 2YZK2870 | 7000X2800 | 2 | ≤400 | 5-100 | 120-680 | 22x2 | 750 | 8 |
| 3YZK2870 | 7000X2800 | 3 | ≤400 | 5-100 | 180-720 | 22x2 | 750 | 8 |
| 2YZK3070 | 7000X3000 | 2 | ≤400 | 5-100 | 200-700 | 37 | 750 | 8 |
| 3YZK3070 | 7000X3000 | 3 | ≤400 | 5-100 | 230-800 | 45 | 750 | 8 |
S5X系列圆振动筛参数表：
| 型号 | 筛面规格 W×L(mm) | 筛面层数 | 倾角(°)推荐（范围） | 振动次数(RPM) | 双振幅(mm) | 功率(kw) | 生产能力(t/h) | 筛孔尺寸(mm) |
| S5X1845-2 | 1800×4500 | 2 | 18(18-25) | 800～900 | 7-12 | 15 | 60-450 | 2-70 |
| S5X1845-3 | 3 | 18(18-25) | 800～900 | 7-12 | 22 | 60-450 | 2-70 | |
| S5X1860-2 | 1800×6000 | 2 | 18(18-25) | 800～900 | 7-10 | 15 | 75-600 | 2-70 |
| S5X1860-3 | 3 | 18(18-25) | 800～900 | 7-12 | 30 | 75-600 | 2-70 | |
| S5X1860-4 | 4 | 18(18-25) | 800～900 | 7-12 | 37 | 75-600 | 2-70 | |
| S5X2160-2 | 2100×6000 | 2 | 18(18-25) | 800～900 | 7-12 | 22 | 85-700 | 2-70 |
| S5X2160-3 | 3 | 18(18-25) | 800～900 | 7-12 | 30 | 85-700 | 2-70 | |
| S5X2160-4 | 4 | 18(18-25) | 800～900 | 7-11 | 37 | 85-700 | 2-70 | |
| S5X2460-2 | 2400×6000 | 2 | 18(18-25) | 800～900 | 7-12 | 22 | 100-800 | 2-70 |
| S5X2460-3 | 3 | 18(18-25) | 800～900 | 7-11 | 30 | 100-800 | 2-70 | |
| S5X2460-4 | 4 | 18(18-25) | 800～900 | 7-10 | 37 | 100-800 | 2-70 | |
| S5X2760-2 | 2700×6000 | 2 | 18(18-25) | 800～900 | 7-12 | 30 | 120-900 | 2-70 |
| S5X2760-3 | 3 | 18(18-25) | 800～900 | 7-11 | 37 | 120-900 | 2-70 | |
| S5X3072-2 | 3000×7200 | 2 | 20(20-25) | 800～900 | 7-11 | 37 | 150-1200 | 2-70 |
| S5X3075-2T | 3000×7500 | 2 | 20(20-25) | 800～900 | 7-12 | 2×22 | 180-1800 | 2-150 |
| S5X3075-3T | 3000×7500 | 3 | 20(20-25) | 800～900 | 7-12 | 2×30 | 180-1800 | 2-150 |
| S5X3680-2T | 2 | 20(20-25) | 800～900 | 7-12 | 2×30 | 225-2250 | 2-150 | |
| S5X3680-3T | 3600×8000 | 3 | 20(20-25) | 800～900 | 7-12 | 2×37 | 225-2250 | 2-150 |
TSK系列三轴水平筛参数表：
| 型号 | 筛面宽度(mm) | 筛面长度(mm) | 倾角(°) | 振动次数(min) | 双振幅(mm) | 功率(kw) | 重量(kg) |
| 2TSK1648 | 1600 | 4800 | 5（0-10） | 700-850 | 8.0-16.0 | 30 | 7640 |
| 3TSK1648 | 1600 | 4800 | 5（0-10） | 700-850 | 8.0-16.0 | 30 | 9500 |
| 2TSK1860 | 1800 | 6000 | 5（0-10） | 700-850 | 8.0-16.0 | 37 | 10400 |
| 3TSK1860 | 1800 | 6000 | 5（0-10） | 700-850 | 8.0-16.0 | 37 | 12590 |
| 2TSK2460 | 2400 | 6000 | 5（0-10） | 700-850 | 8.0-16.0 | 45 | 16500 |
| 3TSK2460 | 2400 | 6000 | 5（0-10） | 700-850 | 8.0-16.0 | 55 | 18600 |
移动式振动筛筛分站
还有一种振动筛，就是移动式振动筛，也叫移动筛分站，就是振动筛搭配移动站，组成能移动的振动筛设备，这样的好处是可以随时移动位置，可以放在反击式破碎机后面使用，也可以移动到制砂机后面使用，也可以直接移动到另一场地使用，移动方便的优势就是可以一机多用。
移动式振动筛筛分站生产中
另外，移动破碎机上面也经常会配置振动筛，即移动破碎筛分设备，同时具有破碎矿石和筛分矿石的功能。

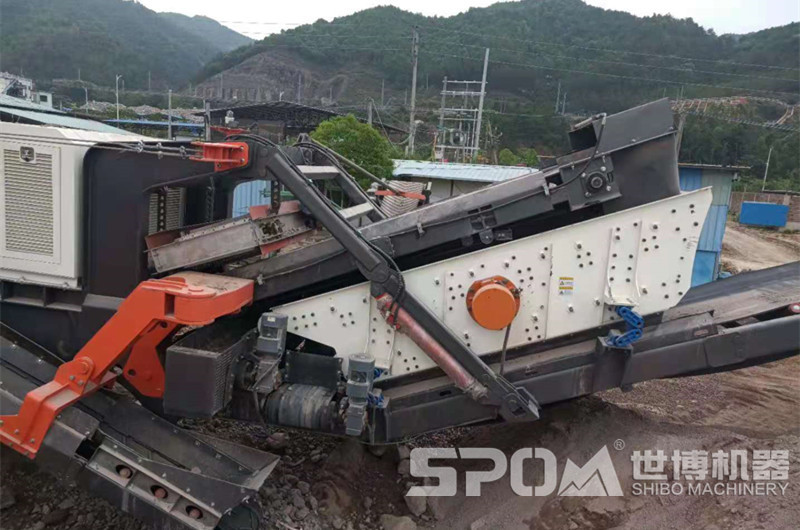

装载移动破碎机上面的振动筛
