移动履带碎石机械设备简介
移动履带碎石机设备,也叫履带移动破碎站,是以履带为底盘,集给料机、破碎机、振动筛、皮带机于一体的移动碎石设备。
移动履带碎石机械设备
履带移动破碎站优势在于结构一体、移动方便,常用于建筑垃圾处理、矿石破碎等项目中,节能环保,运行安全可靠。
K8凯发一触即发履带移动破碎站型号规格
履带移动破碎站是K8凯发一触即发机器厂家主要产品之一,我厂生产的履带移动破碎站主要有履带粗破移动破碎站、履带中细碎移动破碎站、履带细碎移动破碎站、履带筛分移动破碎站这几种配置,其他配置也可定制。
履带粗破移动破碎站
K8凯发一触即发履带粗破移动破碎站
履带粗破移动破碎站主要配置给料机、颚式破碎机等设备,粗碎石料为主,具体型号规格如下:
机型 | TC96 | TC106 | TC116 | TC120 |
给料机 | ||||
设备 | GZD9638 | ZSW1042 | GZD1142 | GZD1248 |
电机 | 5.5KW*2 | 7.5KW*2 | 7.5KW*2 | 7.5KW*2 |
驱动方式 | 电机驱动 | 电机驱动 | 电机驱动 | 电机驱动 |
破碎机 | ||||
设备 | SC96 | SC106 | SC116 | SC120 |
最大进料粒度 | 550mm | 650mm | 700mm | 800mm |
电机 | 90KW | 1100KW | 132KW | 160KW |
驱动方式 | 电机驱动 | 电机驱动 | 电机驱动 | 电机驱动 |
车架 | ||||
液压履带底盘 | 35T | DL385V | DL385V | NS415E |
船型车架 | Q345B焊接 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
主输送机 | ||||
堆料高度(mm) | B1000*12.9米 | B1000*12米 | B1000*12米 | B1000*12.9米 |
长x宽(mm) | 电机减速器驱动11KW | 电机减速器驱动11KW | 电机减速器驱动11KW | 电机减速器驱动15KW |
主皮带功率(kw) | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1000*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) |
出土皮带机 | ||||
规格 | B650*6.8米 | B650*6.8米 | B650*6米 | B650*6.8米 |
驱动方式 | 电机减速器驱动4KW | 电机减速器驱动4KW | 电机减速器驱动4KW | 电机减速器驱动4KW |
环形聚酯帆布带 | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) | EP200-B650*3(4.5+1.5) |
除铁器 | ||||
规格 | RCYQ-13 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
驱动方式 | 电机减速器驱动3KW | 电机减速器驱动3KW | 电机减速器驱动3KW | 电机减速器驱动3KW |
动力系统 | ||||
发电机组 | 240KW发动机组 | 300KW发动机组 | 300KW发动机组 | 300KW发动机组 |
电气系统 | ||||
电气控制柜 | 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 | 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 | 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 | 颚破电机软启动,其他电机直接启动,主要电气元件施耐德 |
液压系统 | ||||
料仓 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 |
皮带机折叠油缸 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 | 液压自动折叠 |
液压泵、阀、附件 | 负载敏感型,电液比例阀组 | 负载敏感型,电液比例阀组 | 负载敏感型,电液比例阀组 | 负载敏感型,电液比例阀组 |
履带中细碎移动破碎站
履带中细碎移动破碎站主要配置给料机和大口反击破,粗、中细碎石料都可用,具体型号规格如下:
机型 | TF150 | TF250反击破一体车 | TF250反击破标准车 |
给料机 | |||
设备 | GZD1038 | ZDG1228 | ZDG1228 |
振动电机 | 2x3.7KW | 5.5KW*2 | 5.5KW*2 |
电机驱动 | 电机驱动 | 电机驱动 | |
破碎机 | |||
设备 | LF150 | LF250 | LF250 |
最大进料粒度 | 400mm | 500mm | 500mm |
电机及驱动方式 | 160KW | 250KW | 250KW |
电机驱动 | 电机驱动 | 电机驱动 | |
车架 | |||
液压履带底盘 | NS415E | NS415E | NS415E |
船型车架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
主皮带机 | |||
规格 | B800*11米 | B1200*11米 | B1200*11米 |
电机减速器 | 11KW | 电机减速器驱动15KW | 电机减速器驱动15KW |
环形聚酯帆布带 |
|
EP300-B1200*5(6.0+1.5) | EP300-B1200*5(6.0+1.5) |
转运皮带机 | |||
规格 | B500*2米 | B500*2.4米 | B500*2.4米 |
电机减速器 | 4KW | 电机减速器驱动4KW | 电机减速器驱动4KW |
环形聚酯帆布带 |
|
EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) |
筛下皮带机 | |||
规格 | B1000*5米 | B1200*6.2米 | B1200*6.2米 |
电机减速器 | 5.5KW | 电机减速器驱动7.5KW | 电机减速器驱动7.5KW |
环形聚酯帆布带 |
|
EP300-B1200*5(4.5+1.5) | EP300-B1200*5(4.5+1.5) |
返料皮带机 | |||
规格 | B500*7.7米 | B500*9.3米 | B500*9.3米 |
驱动方式 | 5.5KW | 电机减速器驱动4KW | 电机减速器驱动4KW |
环形聚酯帆布带 |
|
EP200-B500*3(4.5+1.5) | EP200-B500*3(4.5+1.5) |
返料筛 | |||
规格 | 2YK1530 | YS1320 | GLS1630FA |
电机 | 11KW | 3.7KW*2 | 3KW*2 |
驱动方式 | 电动机 | 电机驱动 | ROST弹簧 |
除铁器 | |||
规格 | RCYQ-13 | RCYQ-13 | RCYQ-13 |
电机减速器 | 3KW | 电机减速器驱动3KW | 电机减速器驱动3KW |
动力系统 | |||
发电机组 | 320KW康明斯发电机组 | 500KW发电机组 | 500KW发电机组 |
电气系统 | 采用PLC智能控制系统,具有故障报警及故障记录查询功能,可视化工作流程,操作简单,屏显各类参数监控,发动机可根据负载情况自动调速。 | 反击破主电机变频启动,其他电机直接启动,主要电器元件施耐德 | 反击破主电机变频启动,其他电机直接启动,主要电器元件施耐德 |
液压系统 | 皮带机折叠油缸及反击破主机用油缸液压泵、阀、站及油管附件 | 开箱及出料间隙调整,侧出折叠及返料部拆卸,负载敏感型,电液比例阀行走阀组 | 开箱及出料间隙调整,侧出折叠及返料部拆卸,负载敏感型,电液比例阀行走阀组 |
履带细碎移动破碎站
K8凯发一触即发履带细碎移动破碎站
履带细碎移动破碎站主要配置圆锥破和振动筛、给料机等设备,细碎矿石用,具体型号规格如下:
机型 | THP300L | THP400L | TCH430 |
给料机 | |||
规格 | B1000*4.6米 | B1200*4.6米 | B1000*6.5米 |
驱动方式 | 变频电机 | 变频电机 | 变频电机 |
减速机驱动 | 减速机驱动 | 减速机驱动 | |
圆锥破 | |||
设备 | HP300 | HP400 | CH430 |
最大进料粒度 | 200mm | 260mm | 185mm |
最小出料口 | 10mm | 20mm | 20mm |
电机功率 | 220KW | 280KW | 160KW |
车架 | |||
液压履带底盘 | 60T | 60T | 60T |
船型车架 | Q345B焊接 | Q345B焊接 | Q345B焊接 |
返料筛 | |||
规格 | 2YZK1500*3500 | YK1500*3800 | YK1530 |
驱动方式 | 振动电机3.7KW | 振动电机3.7KW | 振动电机3.7KW*2 |
主皮带机 | |||
规格 | B1200*12.5米 | B1200*10.6米 | B1200*10.6米 |
驱动方式 | 电机减速器驱动 15KW | 电机减速器驱动 15KW | 电机减速器驱动 15KW |
环形聚酯帆布带 | EP300-B1200x5(6.5+1.5) | EP300-B1200x5(6.5+1.5) |
|
筛下皮带机 | |||
规格 | B1200*5.6米 | B1200*6.2米 | B1200*5.4米 |
驱动方式 | 电机减速器驱动 7.5KW | 电机减速器驱动 7.5KW | 电机减速器驱动 7.5KW |
环形聚酯帆布带 | EP300-B1200x3(4.5+1.5) | EP300-B1200x5(6.5+1.5) |
|
返料皮带机 | |||
规格 | B500*12.5米 | B650*12.5米 | B500*12.5米 |
驱动方式 | 电机减速器驱动 7.5KW | 电机减速器驱动 7.5KW | 电机减速器驱动 7.5KW |
环形聚酯帆布带 | EP300-B500x3(4.5+1.5) | EP300-B500x3(4.5+1.5) |
|
转运皮带机 | |||
规格 | B500*2.4米 | B650*2.4米 | B500*2.4米 |
驱动方式 | 电机减速器驱动 4KW | 电机减速器驱动 4KW | 电机减速器驱动 4KW |
环形聚酯帆布带 | EP200-B500x3(4.5+1.5) | EP200-B650x3(4.5+1.5) |
|
动力系统 | |||
发电机组 | 400KW发电机组 | 500KW发电机组 | 305KW发电机组 |
电气系统 | |||
电控柜 | 圆锥电机变频启动,给料机变频启动,其他电机直接启动 | 圆锥电机变频启动,给料机变频启动,其他电机直接启动 | 圆锥电机变频启动,给料机变频启动,其他电机直接启动 |
液压系统 | |||
皮带机折叠油缸 | 液压自动升降 | 液压自动升降 | 液压自动升降 |
液压泵、阀、附件 | 负载敏感型,电液比例阀组 | 负载敏感型,电液比例阀组 | 负载敏感型,电液比例阀组 |
履带筛分移动站
K8凯发一触即发履带筛分移动站
履带筛分移动站就是可移动的振动筛设备,主要由履带车和振动筛构成,搭配移动破碎站使用,具体型号规格如下:
机型 | TS1860 | TS2160 |
筛箱 | ||
外形(mm) | 1800x6000三层 | 2100x6000三层 |
进料粒度 | ≤200mm | ≤200mm |
筛孔尺寸 | 5-100mm | 5-100mm |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
车架 | ||
液压履带底盘 | 40T | 40T |
船型车架 | Q345B焊接 | Q345B焊接 |
给料皮带机 | ||
规格 | B1000*11.8米 | B1000*11.8米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
环形聚酯帆布带 | EP-200-B1000x4(4.5+1.5) | EP-200-B1000x4(4.5+1.5) |
一层料皮带机 | ||
规格 | B650*5.9米 | B650*5.9米 |
卸料高度 | 2.8米 | 2.8米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
二层料皮带机 | ||
规格 | B650*7.5米 | B650*7.5米 |
卸料高度 | 3.5米 | 3.5米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
三层料皮带机 | ||
规格 | B650*7.5米 | B650*7.5米 |
卸料高度 | 3.5米 | 3.5米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
筛下皮带机 | ||
规格 | B1000*8.5米 | B1000*8.5米 |
卸料高度 | 3.6米 | 3.6米 |
驱动方式 | 液压马达驱动 | 液压马达驱动 |
动力系统 | ||
发电机+分动箱+泵 | 154KW发动机 | 154KW发动机 |
电气系统 | ||
电控柜 | 发动机运行参数监控、履带行走、各皮带机可以运行远端遥控,主要电器元件施耐德 | 发动机运行参数监控、履带行走、各皮带机可以运行远端遥控,主要电器元件施耐德 |
液压系统 | ||
各类油缸 | 皮带机折叠、振动筛升降 | 皮带机折叠、振动筛升降 |
液压泵、阀、附件 | 负载敏感型、电液比例阀组 | 负载敏感型、电液比例阀组 |
履带移动碎石机图片
K8凯发一触即发履带移动碎石机生产车间
履带移动破碎站处理建筑垃圾现场

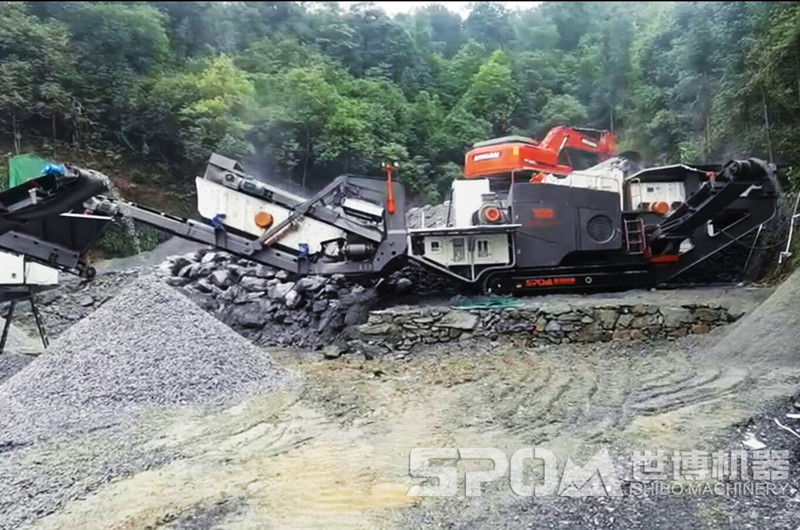

履带移动碎石机破碎石子现场图
履带移动破碎站设备的性能优势
1、履带移动破碎站普遍采用液压系统,可以智能调节进出料尺寸,遇异物也能自动识别并排出,智能安全。
2、履带移动破碎站一般配备电机和柴油机两种动能,多种驱动方式,可应对多种情况。
3、履带移动站的履带底盘也是一大优势,不仅能在平坦的公路上行走,崎岖山路也不在话下,能适应更多恶劣的现场环境。
4、履带移动破碎站采用智能控制面板,无线遥控,减少人工,却大大提升了生产效率。
河南K8凯发一触即发机器厂家生产的履带碎石机械设备是经过多年技术研究,加引进部分国外技术,打造的高品质设备,各类规格型号一应俱全,更多详细介绍,欢迎K8凯发一触即发咨询。
